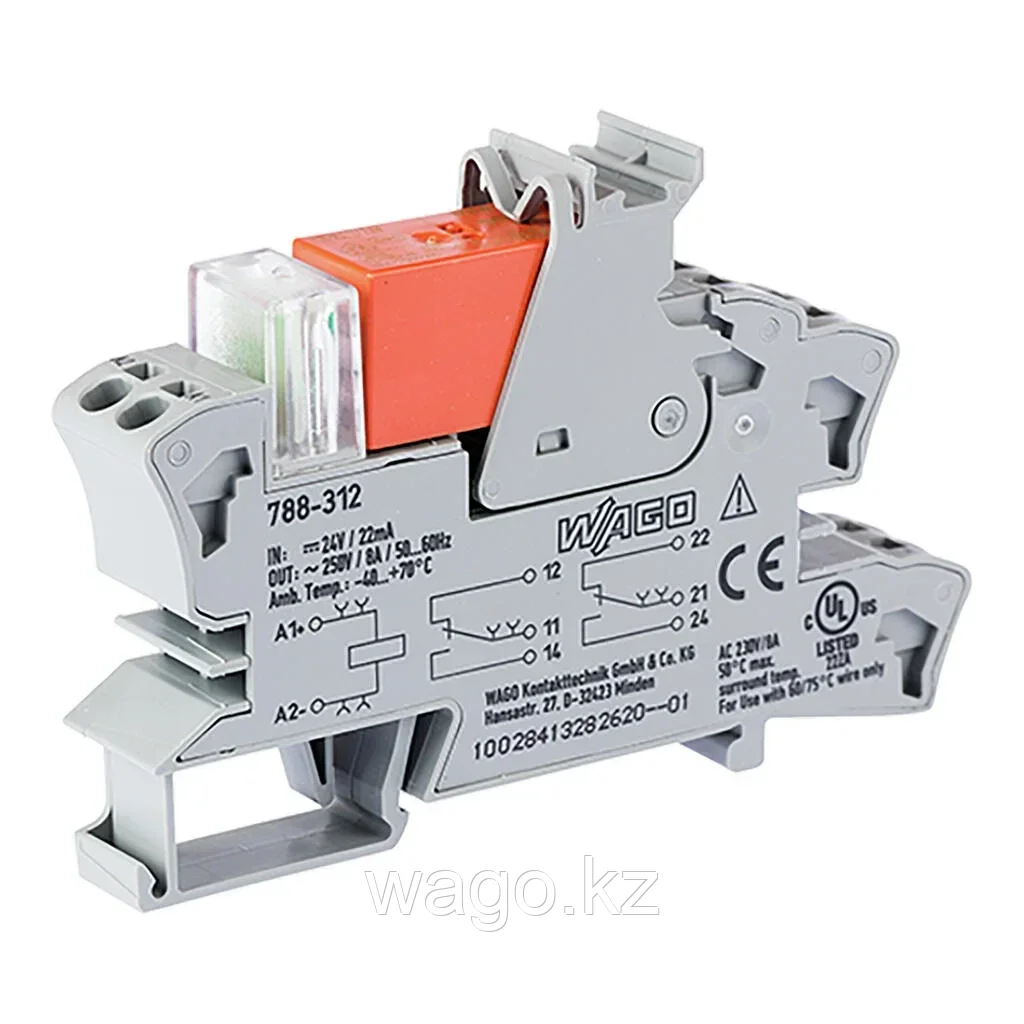

Релейный модуль WAGO 788-312
Релейный модуль WAGO 788-312 предназначен для работы с номинальным входным напряжением 24 В постоянного тока и имеет 2 переключающих контакта. Предельный непрерывный ток составляет 8 А. Модуль имеет красный индикатор состояния и ширину 15 мм.
Примечания:
- Информация по технике безопасности: Разделительная пластина (например, 209-191) должна использоваться для напряжения более 250 В между соседними релейными модулями и для соблюдения требований к усиленной изоляции.
- Усиленная изоляция между катушкой и контактами.
- Для защиты катушек и контактов реле индуктивные нагрузки должны быть демпфированы с помощью эффективной схемы защиты.
Технические данные:
Цепь управления:
- Номинальное входное напряжение UN: Постоянный ток 24 В
- Диапазон входного напряжения: ±10 %
- Номинальный входной ток при UN: 19 мА
Нагрузочная цепь:
- Количество контактов переключения: 2
- Контактный материал (реле): АгНи 90/10
- Ограничение непрерывного тока: 8 А
- Пусковой ток (резистивный) макс.: 15 А (переменный ток) на 4 с
- Напряжение переключения, макс.: Переменный ток 250 В
- Коммутационная мощность (резистивная) макс.: 2000 ВА (переменный ток); DC (см. кривую предельной нагрузки)
- Коммутационная способность: AC-15: 3 А / AC 250 В; DC-13: 2 А / DC 24 В
- Рекомендуемая минимальная нагрузка: 12 В / 10 мА
- Время втягивания (тип.): 8 мс
- Время отсева (тип.): 13 мс
- Время дребезга (тип.): 10 мс
- Электрический ресурс (NO; резистивная нагрузка; 23 °C): 10^3 операций коммутации
- Механический ресурс: 30^6 операций переключения
- Частота переключения с нагрузкой или без нагрузки (макс.): 6 мин^-1 / 1200 мин^-1
Сигнализация:
- Индикатор состояния: Красный светодиод
Безопасность и защита:
- Номинальное напряжение: 250 В
- Номинальное импульсное напряжение: 4 кВ
- Степень загрязнения: 3
- Диэлектрическая прочность (цепь управления/нагрузки): 5 кВ (переменный ток, 1 мин) среднеквадратичное значение
- Диэлектрическая прочность (разомкнутый контакт): 1 кВ (переменный ток, 1 мин) среднеквадратичное значение
- Диэлектрическая прочность (цепь нагрузки/нагрузки): 2,5 кВ (переменный ток, 1 мин) среднеквадратичное значение
- Тип защиты: IP20
Данные о подключении:
- Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
- Одножильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
- Тонкожильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
- Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма
Физические данные:
- Ширина: 15 мм / 0,591 дюйма
- Высота: 86 мм / 3,386 дюйма
- Глубина от верхнего края DIN-рейки: 54 мм / 2,126 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
- Марти 🦓 | ChatGPT, [28.10.2024 14:40]
Данные о материале:
- Цвет: серый
- Пожарная нагрузка: 1,357 МДЖ
- Вес: 45,5 г
Ваш надежный выбор:
Контактная информация:Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 (775) 227-10-08, или напишите на почту sm@novasolut.kz. Мы всегда готовы помочь вам выбрать лучшее оборудование для ваших нужд!
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
Основные атрибуты | |
---|---|
Производитель | WAGO |
Цепь управления | |
Номинальное входное напряжение U N | 24 В постоянного тока |
Диапазон входного напряжения | ±10 % |
Номинальный входной ток при U N | 19 мА |
Цепь нагрузки | |
Количество переключающих/перекидных контактов | 2 |
Материал контактов (реле) | AgNi 90/10 |
Ограничение постоянного тока | 8 А |
Пусковой ток (резистивный) макс. | (переменный ток) 15 А / 4 с |
Напряжение переключения (макс.) | 250 В переменного тока |
Коммутируемая мощность (омическая) макс. | 2000 ВА переменного тока; DC (см. кривую предельной нагрузки) |
Коммутационная способность | AC-15: 3 А / 250 В переменного тока; DC-13: 2 А / 24 В пост. тока |
Рекомендуемая минимальная нагрузка | 12 В / 10 мА |
Безопасность и защита | |
Номинальное напряжение | 250 В |
Номинальное импульсное напряжение | 4 кВ |
Степень загрязнения | 3 |
Диэлектрическая прочность (цепь управления/нагрузки) (AC, 1 мин) | 5 кВэфф. |
Диэлектрическая прочность (разомкнутый контакт) (AC, 1 мин) | 1 кВэфф. |
Диэлектрическая прочность (нагрузка/цепь нагрузки) (переменный ток, 1 мин) | 2,5 кВ среднекв. |
Требования к окружающей среде | |
Температура окружающей среды (работа при UN ) | -40…+70 °С |
Температура окружающей среды UL (работа при UN ) | -40…+50 °С |
Температура окружающей среды (хранение) | -40…+70 °С |
- Цена: 6 745 ₸
