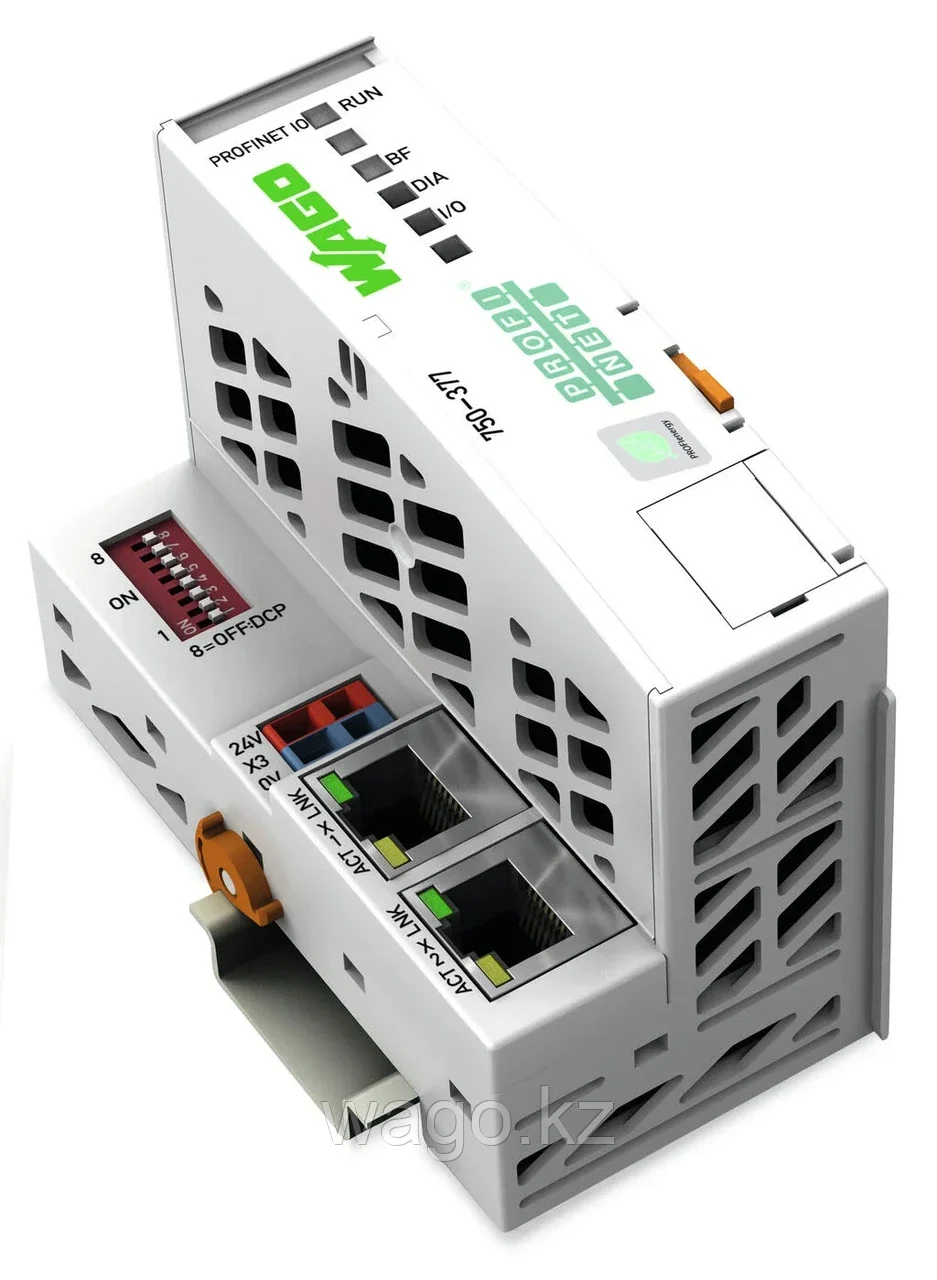

Контролер WAGO 750-377 - Устройство сопряжения с полевой шиной PROFINET IO (3-е поколение; ЭКО; Продвинутый)
Контролер WAGO 750-377 предлагает надежное решение для интеграции с полевыми шинами PROFINET IO, предоставляя высокую производительность и гибкость в автоматизации процессов.
Технические данные:
- Связь: PROFINET IO
- Поддерживаемые профили:
- PROFIsafe V2
- PROFIenergy V1.0
- ID код:
- Vendor ID: 0x011D
- ID устройства: 0x02EE
- ID модуля:
- 0x01000177 (версии прошивки 01, 02)
- 0x02000177 (с версии прошивки 03)
- Особенности PROFINET IO:
- 2-портовый интегрированный коммутатор
- Автосогласование
- Авто-MDIX
- Isochrone Echtzeitkommunikation
- Sendetakt: 1 мс (RT); 1, 2, 4 мс (IRT)
- Замена устройства без программатора
- Скорость пропускания: 10/100 Мбит/с (10 Мбит/с для протоколов ETHERNET; 100 Мбит/с в полнодуплексном режиме для PROFINET IO)
- Длина сегмента шины (макс.): 100 м
- Среда передачи: Витая пара S-UTP; 100 Ω; Кошка 5
- Количество модулей на узел (макс.): 64
- Количество модулей без расширения шины (макс.): 64
- Входное и выходное изображение процесса (полевая шина): 256 байт/256 байт
- Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем
- Потребляемый ток (питание от сети 5 В): 450 мА
- Суммарный ток (питание системы): 700 мА
- Входной ток (тип.) при номинальной нагрузке (24 В): 280 мА
- КПД источника питания (тип.) при номинальной нагрузке (24 В): 90%
- Изоляция: Система/поле 500 В
Данные о подключении:
- Технология подключения (связь/полевая шина): PROFINET IO: 2 x RJ-45
- Технология подключения (системное питание): 2 х КЛЕТОЧНЫЙ ЗАЖИМ®
- Тип подключения 1: Поставка системы
- Одножильный проводник: 0.08 … 1,5 мм² / 28 … 14 AWG
- Тонкожильный проводник: 0.08 … 1,5 мм² / 28 … 14 AWG
- Длина полосы: 5 … 6 мм / 0,2 ... 0,24 дюйма
- Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный
Физические данные:
- Ширина: 49,5 мм / 1,949 дюйма
- Высота: 96,8 мм / 3,811 дюйма
- Глубина: 71,9 мм / 2,831 дюйма
- Глубина от верхнего края DIN-рейки: 64,7 мм / 2,547 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
Данные о материале:
- Цвет: Светло-серый
- Материал корпуса: Поликарбонат; Полиамид 6.6
- Пожарная нагрузка: 1,438 МДж
- Вес: 107,1 г
Маркировка соответствия:
- CE: Да
Экологические требования:
- Температура окружающей среды (в рабочем режиме): 0 ... +55 °C
- Температура окружающей среды (хранение): -25 ... +85 °C
- Тип защиты: IP20
- Степень загрязнения: 2 согласно IEC 61131-2
- Рабочая высота над уровнем моря: 0 … 2000 м / 0 ... 6562 футов
- Монтажное положение: Горизонтальный левый, правый, вверх, вниз, вертикальный верх и вертикальный низ
- Относительная влажность воздуха (без конденсации): 95%
Виброустойчивость:
- 4G в соответствии с IEC 60068-2-6
Ударопрочность:
- 15 g в соответствии с IEC 60068-2-27
Устойчивость к помехам на ЭМС:
- Согласно EN 61000-6-2, морское применение
ЭМС-излучение помех:
- Согласно EN 61000-6-3, морское применение
Воздействие загрязняющих веществ:
- Согласно IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2 загрязняющих веществ:
- 10 стр/мин при относительной влажности воздуха 75%
Допустимая концентрация CO2 загрязняющих веществ:
- 25 стр/мин при относительной влажности воздуха 75%
Коммерческие данные:
- Группа продуктов: 15 (система ввода-вывода)
- eCl@ss 10.0: 27-24-26-07
- eCl@ss 9.0: 27-24-26-07
- ETIM 9.0: EC001603
- ETIM 8.0: EC001603
- ECCN: НЕТ КЛАССИФИКАЦИИ ДЛЯ США
- ПУ (СПУ): 1 шт
- Тип упаковки: Коробка
- Страна происхождения: ДЕ
- Номер таможенного тарифа: 85176200000
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики могут изменяться без предварительного уведомления.
Основные атрибуты | |
---|---|
Производитель | WAGO |
Гарантийный срок | 12 мес |
Страна производитель | Турция |
- Цена: 136 113 ₸
