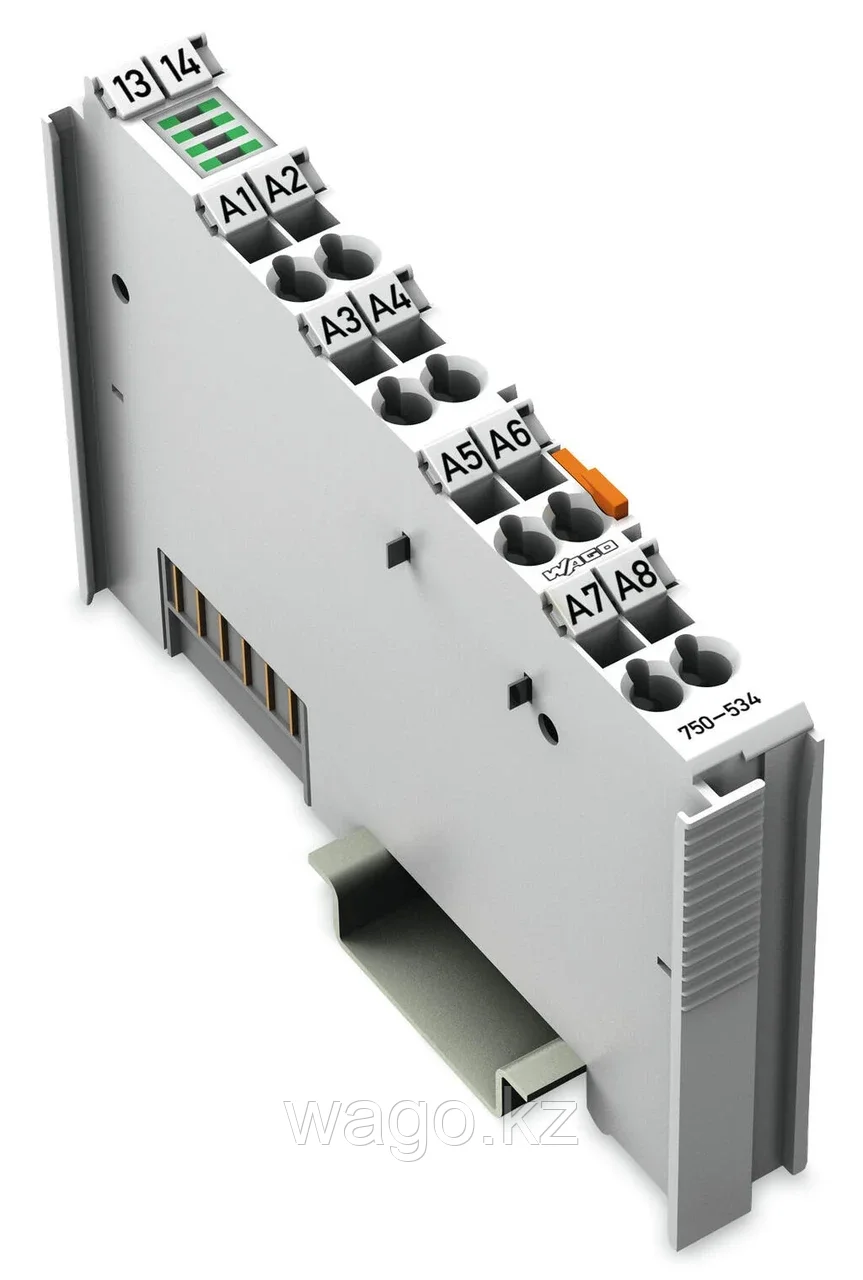

Модуль WAGO 750-534 предоставляет восемь каналов цифрового выхода с рабочим напряжением 12 В постоянного тока. Он идеально подходит для управления резистивными и индуктивными нагрузками в системах автоматизации.

Технические данные:

• Количество цифровых выходов: 8
• Общее количество каналов: 8
• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 12 В постоянного тока
• Подключение привода: 8 x (1-проводной)
• Выходная характеристика: Коммутация в цепочке высокого напряжения
• Выходной ток на канал: 1 A
• Защита от короткого замыкания: Да
• Тип груза: Резистивный, индуктивный
• Частота переключения (макс.): 2 кГц
• Рассеивание энергии при отключении индуктивной нагрузки (макс.): 0,26 J
• Ширина выходных данных (внутренняя) макс.: 8 Бит
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 20 мА
• Напряжение питания (поле): 14 В постоянного тока
• Потребляемый ток, питание в полевых условиях (модуль без внешней нагрузки): 25 мА
• Изоляция (система/поле): 500 В
• Светодиоды: Зеленые (a-d): статус DO 1, DO 3, DO 5, DO 7; LED (E-H): состояние DO 2, DO 4, DO 6, DO 8

Данные о подключении:

• Тип подключения: 8 x ЗАЖИМ КЛЕТКИ (выходы)®
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные:

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35
• Вставной разъем: Неподвижный

Данные о материале:

• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 1,25 МДж
• Вес: 50,1 г

Маркировка соответствия:

• CE: Да

Экологические требования:

• Температура окружающей среды (в рабочем режиме): 0 ... +55 °C
• Температура окружающей среды (хранение): -40 ... +85 °C
• Тип защиты: IP20
• Степень загрязнения: 2 согласно IEC 61131-2
• Рабочая высота над уровнем моря: 0 … 2000 м / 0 ... 6562 футов
• Монтажное положение: Горизонтальный (лево, вправо, вверх, вниз), вертикально (вверх, вниз)
• Относительная влажность воздуха (без конденсации): 95%
• Виброустойчивость: 4G согласно IEC 60068-2-6
• Ударопрочность: 15 g согласно IEC 60068-2-27
• Устойчивость к помехам на ЭМС: согласно EN 61131-2
• ЭМС-излучение помех: согласно EN 61131-2
• Воздействие загрязняющих веществ: согласно IEC 60068-2-42 и IEC 60068-2-43
• Допустимая концентрация H2 загрязняющих веществ: 10 стр/мин при 75% влажности
• Допустимая концентрация CO2 загрязняющих веществ: 25 стр/мин при 75% влажности
