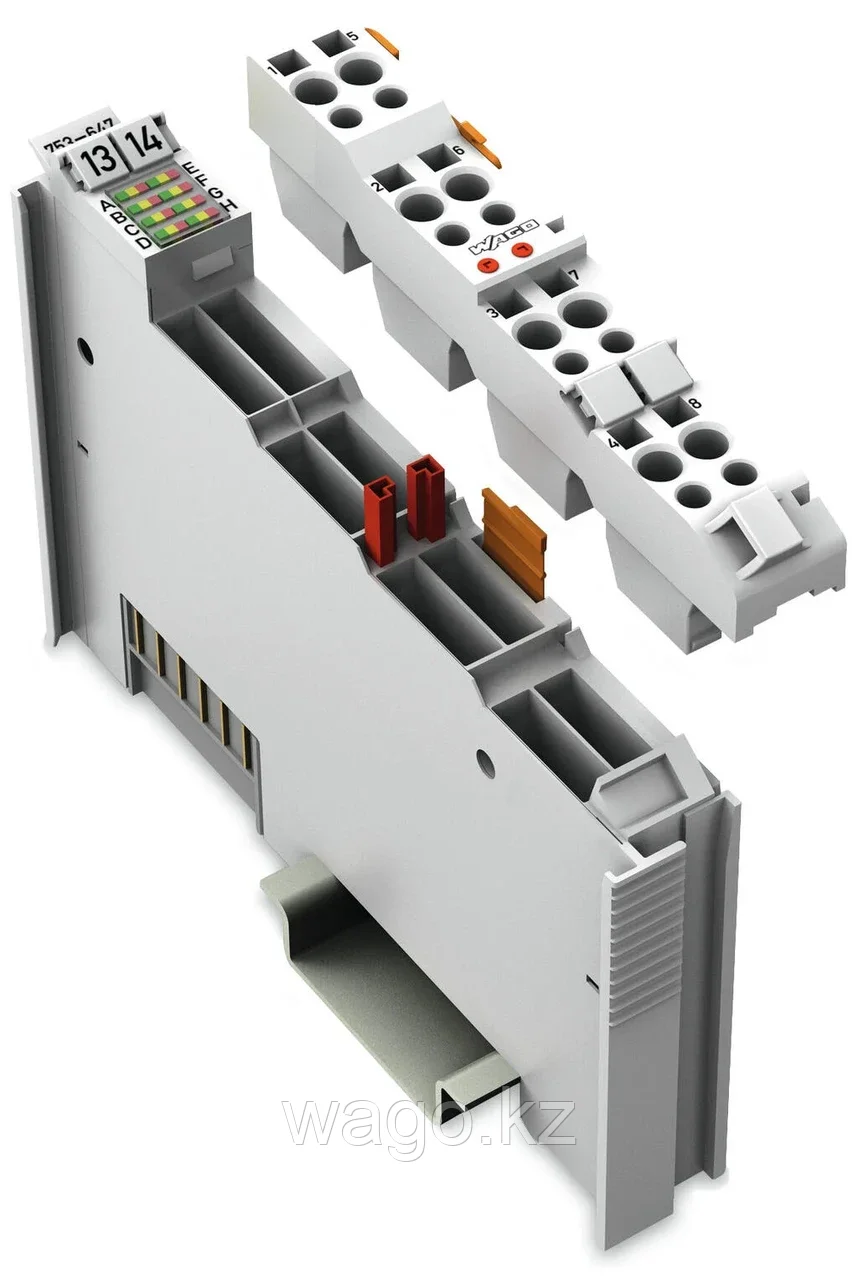

Модуль WAGO 753-647 - Мульти мастер DALI
Модуль WAGO 753-647 реализует управление освещением через протокол DALI, предоставляя гибкие возможности настройки и интеграции в системы автоматизации.
Заметка:
- Вилка серии 753 входит в комплект поставки.
Технические данные:
- Технические характеристики устройства: Спецификация DALI-2: DIN IEC 62386 только в сочетании с блоками питания 753-620 или 787-2857.
- Потребляемый ток от шины DALI: 10 мА с альтернативным питанием.
- Топология: 64 пускорегулирующих аппарата + 64 адресных устройства управления.
- Канал передачи: 1
- Ширина данных: 24-байтовые данные
- Гарантированный потребляемый ток: 200 мА
- Потребляемый ток (макс.): 250 мА
- Напряжение питания DALI: 18 В (внешний)
- Пуско-ввод в эксплуатацию и программирование: через WAGO-I/O-PRO V2.3 или CODESYS 3.5; настройка через конфигуратор WAGO DALI.
- Напряжение питания (система): 5 В постоянного тока; через контактные данные
- Потребляемый ток (питание от сети 5 В): 85 мА
- Изоляция: Шина DALI 2100 В постоянного тока/локальная шина
Показатели:
- LED индикация: Зеленый/желтый/красный: простой режим, TxD, готов к работе, работа 1 или 2 кнопками, полный режим, RxD, присутствует напряжение, функция фиксации
Данные о подключении:
- Технология подключения: 8 х КЛЕТОЧНЫЙ ЗАЖИМ®
- Тип подключения: Входы/выходы
- Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
- Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
- Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма
Физические данные:
- Ширина: 12 мм / 0,472 дюйма
- Высота: 100 мм / 3,937 дюйма
- Глубина: 69 мм / 2,717 дюйма
- Глубина от верхнего края DIN-рейки: 61,8 мм / 2,433 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
- Вставной разъем: Подключаемые
Данные о материале:
- Материал корпуса: Поликарбонат; Полиамид 6.6
- Пожарная нагрузка: 1,046 МДж
- Вес: 61,4 г
Маркировка соответствия:
- CE: Да
Экологические требования:
- Температура окружающей среды (в рабочем режиме): 0 ... +55 °C
- Температура окружающей среды (хранение): -40 ... +85 °C
- Тип защиты: IP20
- Степень загрязнения: 2 согласно IEC 61131-2
- Рабочая высота над уровнем моря: 0 … 2000 м / 0 ... 6562 футов
- Монтажное положение: Горизонтальный левый, правый, вверх, вниз и вертикальный верх/низ
- Относительная влажность воздуха (без конденсации): 95%
- Виброустойчивость: 4G согласно IEC 60068-2-6
- Ударопрочность: 15 g согласно IEC 60068-2-27
- Устойчивость к помехам на ЭМС: согласно EN 61000-6-2
- ЭМС-излучение помех: согласно EN 61000-6-3
- Воздействие загрязняющих веществ: согласно IEC 60068-2-42 и IEC 60068-2-43
- Допустимая концентрация H2 загрязняющих веществ: 10 стр/мин при 75% влажности
- Допустимая концентрация CO2 загрязняющих веществ: 25 стр/мин при 75% влажности
Коммерческие данные:
- Группа продуктов: 15 (система ввода-вывода)
- eCl@ss 10.0: 27-24-26-08
- eCl@ss 9.0: 27-24-26-08
- ETIM 9.0: EC001604
- ETIM 8.0: EC001604
- ECCN: НЕТ КЛАССИФИКАЦИИ ДЛЯ США
- ПУ (СПУ): 1 шт
- Тип упаковки: коробка
- Страна происхождения: ДЕ
- ГТН: 4050821475712
- Номер таможенного тарифа: 85389099990
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики могут изменяться без предварительного уведомления.
Основные атрибуты | |
---|---|
Производитель | WAGO |
Тип подаваемого тока | Постоянный |
Напряжение | 5 В |
Тип | Модуль расширения |
Максимальная рабочая температура | 55 град. |
Габаритные размеры | |
Длина | 69 мм |
Высота | 100 мм |
Ширина | 12 мм |
- Цена: 130 966 ₸
