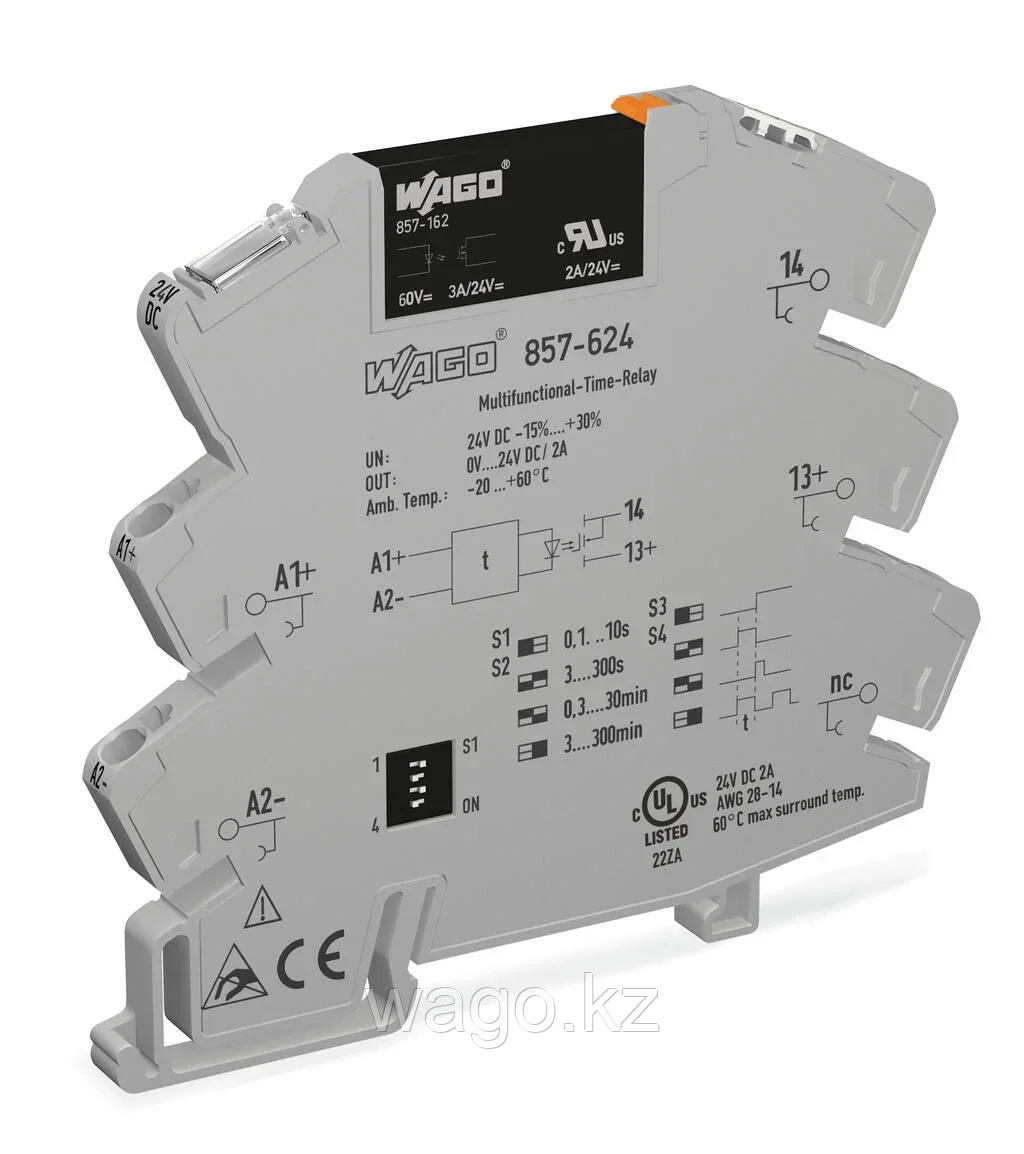

Модуль реле твердотельного таймера WAGO 857-624 предназначен для управления процессами с временными задержками. Номинальное входное напряжение составляет 24 В постоянного тока, диапазон выходного напряжения — 0 ... 24 В постоянного тока, а предельный непрерывный ток — 2 А. Модуль многофункциональный и имеет желтый индикатор состояния. Ширина модуля составляет 6 мм.

Функции:

• 4 функции, регулируемые с помощью DIP-переключателя.
• Задержка при включении.
• Однокадровая передняя кромка.
• С задержкой включения и одиночная съемка передней кромки (1 с фиксированная).
• Мигание.

Технические данные:

Цепь управления:

• Номинальное входное напряжение UN: Постоянный ток 24 В
• Диапазон входного напряжения: -15 … +30 %
• Номинальный входной ток при UN: 10 мА
• Временной диапазон: Регулируется: 0,1 ... 10 с; 3 … 300 с; 0,3 … 30 мин; 3 … 300 мин
• Время сброса: 50 мс
• Точность повторения: 1 %

Нагрузочная цепь:

• Тип цепи: 2-проводное подключение
• Ограничение непрерывного тока: 2 А
• Номинальное выходное напряжение: Постоянный ток 24 В
• Диапазон выходного напряжения: DC 0 ... 30 В
• Падение напряжения: ≤ 0,12 В постоянного тока
• Ток утечки при номинальном напряжении: ≤ 1 мкА
• Коммутационный ток (мин.): 50 мкА
• Время включения: ≤ 100 μс
• Время выключения: ≤ 2 мс
• Защита от короткого замыкания (цепь нагрузки): 2 А; Быстрый (F); испытания на основе EN 61812-1 с током короткого замыкания 100 АЦП

Сигнализация:

• Индикатор состояния: Желтый светодиод

Безопасность и защита:

• Диэлектрическая прочность (цепь управления/нагрузки) (переменный ток, 1 мин): 3,75 кВ (среднеквадратичное значение)
• Тип защиты: IP20

Данные о подключении:

• Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Одножильный проводник: 0,34 … 2,5 мм² / 22 ... 14 AWG
• Тонкожильный проводник: 0,34 … 2,5 мм² / 22 ... 14 AWG
• Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма

Физические данные:

• Ширина: 6 мм / 0,236 дюйма
• Высота: 94 мм / 3,701 дюйма
• Глубина от верхнего края DIN-рейки: 81 мм / 3,189 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: серый
• Изоляционный материал (основной корпус): Полиамид (PA66)
• Группа материалов: Я
• Класс воспламеняемости по UL94: Выпуск V0
• Пожарная нагрузка: 0,54 МДЖ
• Вес: 29,5 г

Экологические требования:

• Температура окружающей среды (работа при UN): -20 ... +60 °C
• Температура окружающей среды (хранение): -40 ... +70 °C
• Температура обработки: -25 ... +50 °C
• Относительная влажность воздуха: 5 … 95 % (не допускается конденсация)
• Рабочая высота над уровнем моря (макс.): 2000 м
