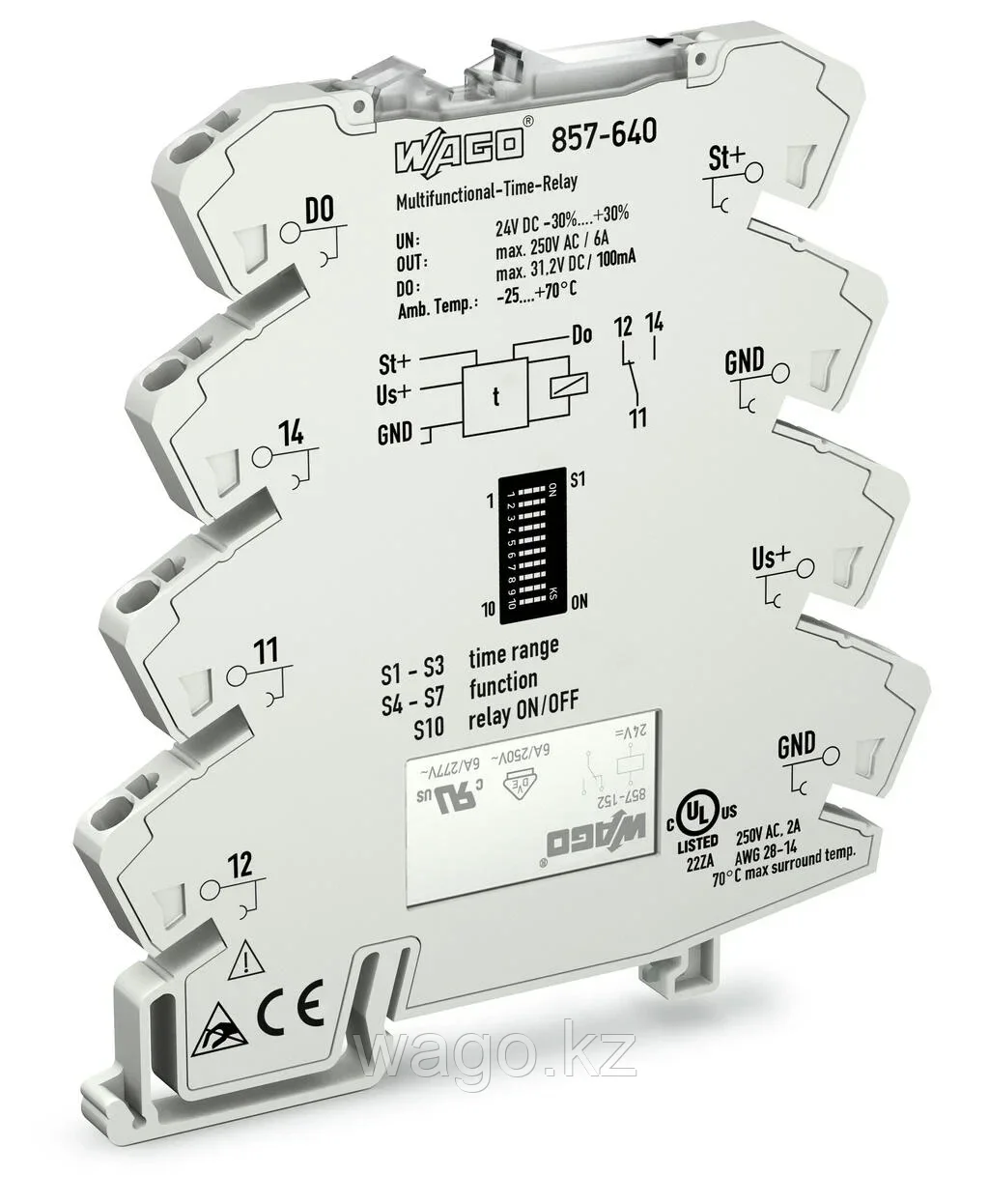

Модуль реле таймера WAGO 857-640 предназначен для управления процессами с временными задержками. Номинальное входное напряжение составляет 24 В постоянного тока, предельный непрерывный ток — 6 А. Модуль многофункциональный и оснащен желтым индикатором состояния. Ширина модуля составляет 6 мм.

Примечания:

• Соединения 6 (GND) и 8 (GND) являются внутренне общими. Допустимая нагрузка по току составляет: 4 А (макс.)

Технические данные:

Цепь управления:

• Номинальное входное напряжение UN: Постоянный ток 24 В (SELV)
• Диапазон входного напряжения: ±30 %
• Номинальный входной ток при UN: 18 мА
• Временной диапазон: Регулируется: 0,01 ... 0,1 с; 0,1 … 1 с; 1 … 10 с; 10 … 100 с; 1 … 10 мин; 10 … 100 мин; 1 … 10 ч; 10 … 100 ч
• Время сброса: 50 мс
• Минимальная длина импульса (вход управления): 10 мс
• Функции: Задержка при включении, задержка выключения, передний и задний фронт за один выстрел и другие.

Нагрузочная цепь:

• Количество контактов переключения: 1
• Контактный материал (реле): AgSnO2
• Ограничение непрерывного тока: 6 А
• Пусковой ток (резистивный) макс. (переменный ток): 20 А / 0,02 с
• Напряжение переключения, макс.: Переменный ток 250 В
• Коммутационная мощность (резистивная) макс.: 1500 ВА
• Коммутационная способность: AC-15: 3 А / AC 250 В; DC-13: 2 А / DC 24 В
• Рекомендуемая минимальная нагрузка: 10 В / 10 мА; 24 В / 1 мА
• Время втягивания (тип.): 15 мс
• Время отсева (тип.): 25 мс
• Время дребезга (тип.): 3,5 мс
• Электрический ресурс (NO; резистивная нагрузка; 23 °C): 50 операций коммутации по 10³
• Механический ресурс: 5 операций переключения по 10⁶
• Цифровой выход (DO): UN - 1 В; 100 мА
• Защита от короткого замыкания (цепь нагрузки): 6.3 А; Медленный (T)

Сигнализация:

• Индикатор состояния: Желтый светодиод

Безопасность и защита:

• Номинальное напряжение: 250 В
• Номинальное импульсное напряжение: 4 кВ
• Категория перенапряжения: Глава II
• Степень загрязнения: 2
• Диэлектрическая прочность (цепь управления/нагрузки) (переменный ток, 1 мин): 3,51 кВ
• Диэлектрическая прочность (разомкнутый контакт) (переменный ток, 1 мин): 1 кВ
• Тип защиты: IP20

Данные о подключении:

• Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Одножильный проводник: 0,34 … 2,5 мм² / 22 ... 14 AWG
• Тонкожильный проводник: 0,34 … 2,5 мм² / 22 ... 14 AWG
• Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма

Физические данные:

• Ширина: 6 мм / 0,236 дюйма
• Высота: 94 мм / 3,701 дюйма
• Глубина от верхнего края DIN-рейки: 97,8 мм / 3,85 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Изоляционный материал (основной корпус): Полиамид (PA66)
• Класс воспламеняемости по UL94: Выпуск V0
• Пожарная нагрузка: 0,013 МДЖ
• Вес: 33,2 г

Экологические требования:

• Температура окружающей среды (работа при UN): -25 ... +70 °C
• Температура окружающей среды (хранение): -40 ... +70 °C
• Температура обработки: -25 ... +50 °C
• Температурный диапазон соединительного кабеля: ≥ (Токружающий + 30 К)
• Относительная влажность воздуха: 5 … 85 % (не допускается конденсация)
• Рабочая высота над уровнем моря (макс.): 2000 м
