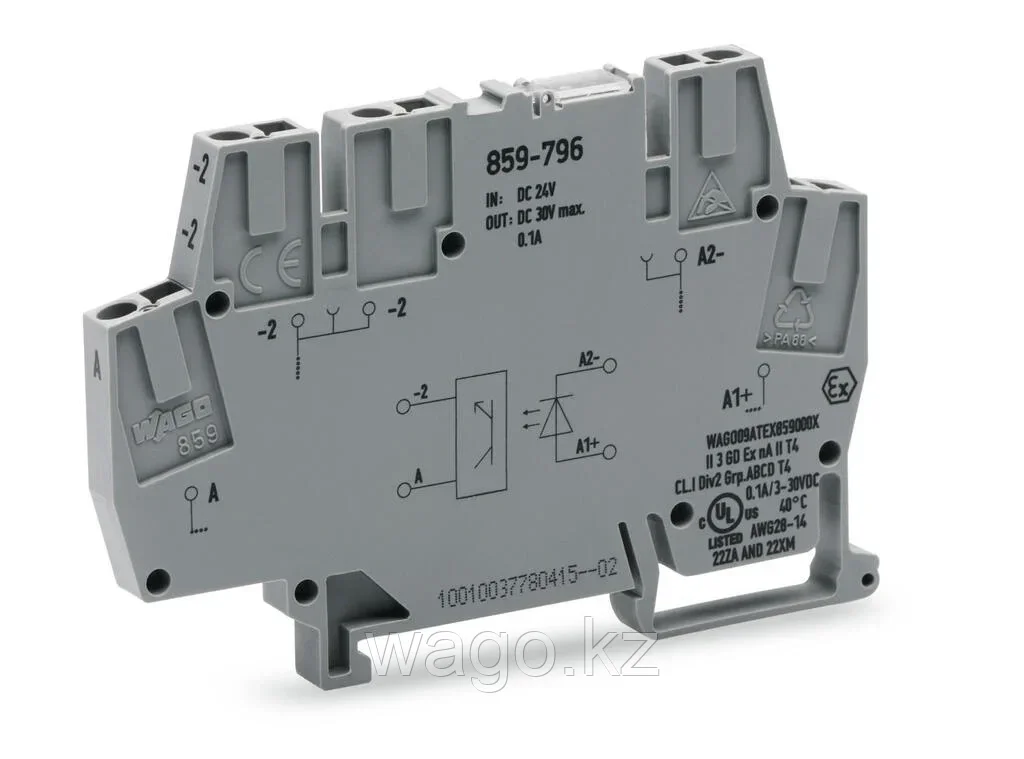

Оптронный модуль WAGO 859-796 предназначен для работы с номинальным входным напряжением 24 В постоянного тока. Он поддерживает диапазон выходного напряжения от 3 до 30 В и имеет предельный непрерывный ток до 0,1 А. Модуль оснащён 2-проводным подключением, поддерживает частоту до 10 кГц и окрашен в серый цвет. Ширина модуля составляет 6 мм.

Примечания:

• Оптроны и твердотельные реле предназначены для использования в сетях обработки сигналов, которые не питаются напрямую от сети питания низкого напряжения.

Технические данные:

Цепь управления:

• Номинальное входное напряжение UN: Постоянный ток 24 В
• Диапазон входного напряжения (низкий уровень): DC 0 ... 5 В
• Диапазон входного напряжения (высокий уровень): DC 16.8 ... 30 В
• Номинальный входной ток при UN: 10 мА

Нагрузочная цепь:

• Тип цепи: 2-проводное подключение
• Ограничение непрерывного тока: 0,1 А
• Номинальное выходное напряжение: Постоянный ток 24 В
• Диапазон выходного напряжения: DC 3 ... 30 В
• Падение напряжения: ≤ 1 В постоянного тока
• Ток утечки при номинальном напряжении: ≤ 25 мкА
• Время включения: ≤ 10 μс
• Время выключения: ≤ 50 μс
• Частота переключения: ≤ 10 кГц

Сигнализация:

• Индикатор состояния: Красный светодиод

Безопасность и защита:

• Номинальное напряжение: 300 В
• Категория перенапряжения: Глава II
• Степень загрязнения: 2
• Диэлектрическая прочность (цепь управления/нагрузки): 2,5 кВ (переменный ток, 1 мин) среднеквадратичное значение
• Тип изоляции (цепь управления/нагрузки): Базовая изоляция
• Тип изоляции (смежные устройства): Усиленная изоляция (безопасная изоляция)
• Тип изоляции (между соседними устройствами одного типа): Усиленная изоляция (безопасная изоляция)
• Тип изоляции (к смежным устройствам разных типов): Базовая изоляция
• Тип защиты: IP20; В подключенном состоянии или при использовании торцевой пластины 859-525

Данные о подключении:

• Технология подключения: КЛЕТОЧНЫЙ ЗАЖИМ®
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкостружечный проводник с изолированным наконечником: 0.08 … 1,5 мм² / 28 ... 16 AWG
• Длина полосы: 5 … 6 мм / 0,2 ... 0,24 дюйма

Физические данные:

• Ширина: 6 мм / 0,236 дюйма
• Высота: 91 мм / 3,583 дюйма
• Глубина от верхнего края DIN-рейки: 56 мм / 2,205 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35
• Монтажное положение: горизонтальное положение (стоя/лежа); вертикальный

Данные о материале:

• Цвет: серый
• Изоляционный материал (основной корпус): Полиамид (PA66)
• Группа материалов: Я
• Класс воспламеняемости по UL94: Выпуск V0
• Пожарная нагрузка: 0,338 МДЖ
• Вес: 18 г
