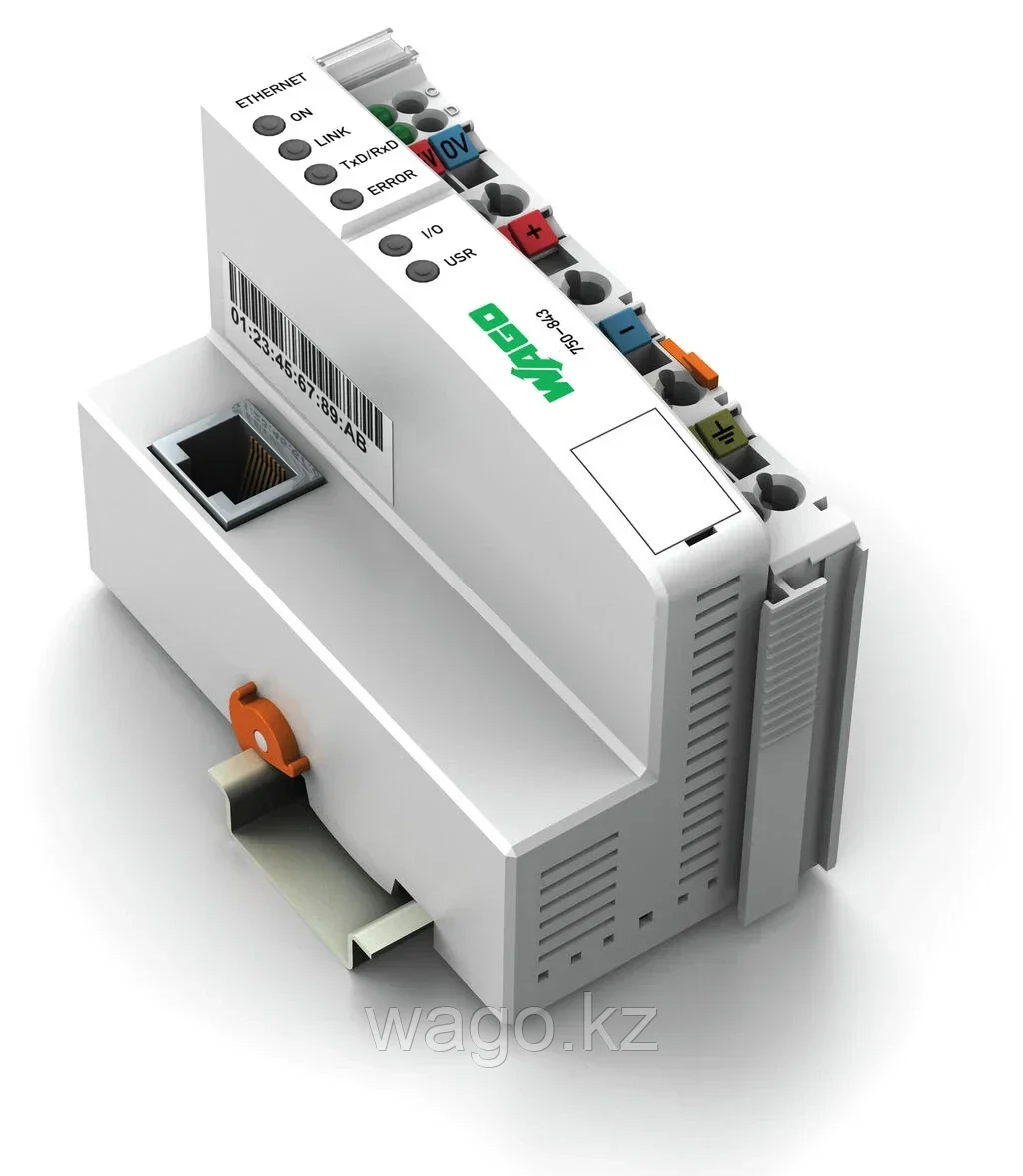

Контроллер WAGO 750-843 - ETHERNET; 1-е поколение; ЭКО
Технические данные:
- Связь:
- Modbus (TCP, UDP)
- ETHERNET
- Протоколы ETHERNET:
- HTTP
- BootP
- Визуализация: Никакой
- ЦПУ: 16 бит
- Языки программирования в соответствии с IEC 61131-3:
- Список инструкций (IL)
- Лестничная диаграмма (LD)
- Функциональная блок-схема (FBD)
- Непрерывная функциональная диаграмма (CFC)
- Структурированный текст (ST)
- Последовательная функциональная диаграмма (SFC)
- Среда программирования: WAGO-I/O-PRO V2.3 (на базе CODESYS V2.3)
- Варианты конфигурации: WAGO-I/O-CHECK
- Время цикла: < 3 мс для 1000-битных команд / 256 цифровых входов/выходов
- Скорость пропускания: 10 Мбит/с
- Длина сегмента шины (макс.): 100 м
- Среда передачи: Витая пара S-UTP; 100 Ω; Кошка 5
- Программная память: 64 КБ
- Память данных: 64 КБ
- Энергонезависимая программная память: 8 кБ
- Память для входных переменных полевой шины (макс.): 512 Байт
- Память для выходных переменных полевой шины (макс.): 512 Байт
- Количество модулей на узел (макс.): 64
- Количество модулей без расширения шины (макс.): 64
- Входное и выходное изображение процесса (полевая шина) макс.: 512 байт / 512 байт
Показатели:
- LED:
- (вкл., канал, TxD/RxD) зеленый: инициализация полевой шины, сетевое подключение, обмен данными
- (ERROR) красный: ошибка полевой шины
- (I/O, USR) красный/зеленый/оранжевый: состояние локальной шины данных, состояние программируется пользователем
- (A, B) зеленый: состояние электропитания системы, полевого питания
Электрические данные:
- Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем (CAGE CLAMP)®
- Входной ток (тип.) при номинальной нагрузке (24 В): 500 мА
- КПД источника питания (тип.) при номинальной нагрузке (24 В): 87%
- Потребляемый ток (питание от сети 5 В): 200 мА
- Суммарный ток (питание системы): 1,800 мА
- Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
- Допустимая нагрузка по току (контакты перемычки): 10 A
- Количество исходящих контактов перемычки питания: 3
- Изоляция: Система/поле 500 В
Данные о подключении:
- Технология подключения (связь/полевая шина): Modbus (TCP, UDP): 1 x RJ-45
- Технология подключения (системное питание): 2 х КЛЕТОЧНЫЙ ЗАЖИМ®
- Технология подключения (полевое питание): 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
- Тип подключения 1: Системное/полевое питание
- Одножильный проводник: 0.08 … 2,5 мм² / 28 … 14 AWG
- Тонкожильный проводник: 0.08 … 2,5 мм² / 28 … 14 AWG
- Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
- Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный
Физические данные:
- Ширина: 50,5 мм / 1,988 дюйма
- Высота: 100 мм / 3,937 дюйма
- Глубина: 71,1 мм / 2,799 дюйма
- Глубина от верхнего края DIN-рейки: 63,9 мм / 2,516 дюйма
Механические данные:
- Вес: 197 г
- Цвет: Светло-серый
- Материал корпуса: Поликарбонат; Полиамид 6.6
Маркировка соответствия:
- CE: Да
Экологические требования:
- Температура окружающей среды (в рабочем режиме): 0 ... +55 °C
- Температура окружающей среды (хранение): -25 ... +85 °C
- Тип защиты: IP20
- Степень загрязнения: 2 согласно IEC 61131-2
- Рабочая высота над уровнем моря: 0 ... 2000 м без снижения температуры; со снижением температуры: 2000 ... 5000 м (0,5 К/100 м); 5000 м (макс.)
- Относительная влажность воздуха (без конденсации): 95%
Монтажные данные:
- Монтажное положение: Горизонтальный левый, правый, верх, низ, вертикальный верх и низ
- Тип крепления: Рейка DIN-35
Проверка устойчивости:
- Виброустойчивость: 4G в соответствии с IEC 60068-2-6
- Ударопрочность: 15 G в соответствии с IEC 60068-2-27
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики могут изменяться без предварительного уведомления.
Основные | |
---|---|
Производитель | WAGO |
Интерфейс для подключения внешних устройств | RS485 |
Вес | 0.169 кг |
Технические характеристики | |
Язык программирования | LD, FBD, SFC, ST, IL, CFC |
Напряжение | 24 В |
Номинальная сила тока | 0.3 А |
Максимальная рабочая температура | 55 град. |
Степень защиты IP | 20 |
Память | |
Объем оперативной памяти | 256 MB |
Габаритные размеры | |
Длина | 71.1 мм |
Ширина | 50.5 мм |
Высота | 100 мм |
Условия эксплуатации | |
Минимальная температура хранения | -25 град. |
Максимальная температура хранения | 85 град. |
Максимальная влажность | 95 % |
Максимальная температура окружающей среды | 55 град. |
Данные подключения | |
Технология подключения: связь/полевая шина | Modbus TCP/UDP: 1 разъем RJ-45 |
Твердый проводник | 0,08 … 2,5 мм² / 28 … 14 AWG |
Многожильный проводник | 0,08 … 2,5 мм² / 28 … 14 AWG |
Длина полосы | 8…9 мм / 0,31…0,35 дюйма |
Тип соединения 1 | System/field supply |
Технология подключения: конфигурация устройства | 1 штекерный разъем; 4-полюсный |
Технология подключения: питание системы | 2 зажима CAGE CLAMP® |
Дополнительные технические данные | |
Коммуникация | ETHERNET, Modbus (TCP, UDP) Адаптер |
Ethernet-протоколы | HTTP, BootP |
Операционная система | Linux |
- Цена: 167 000 ₸
