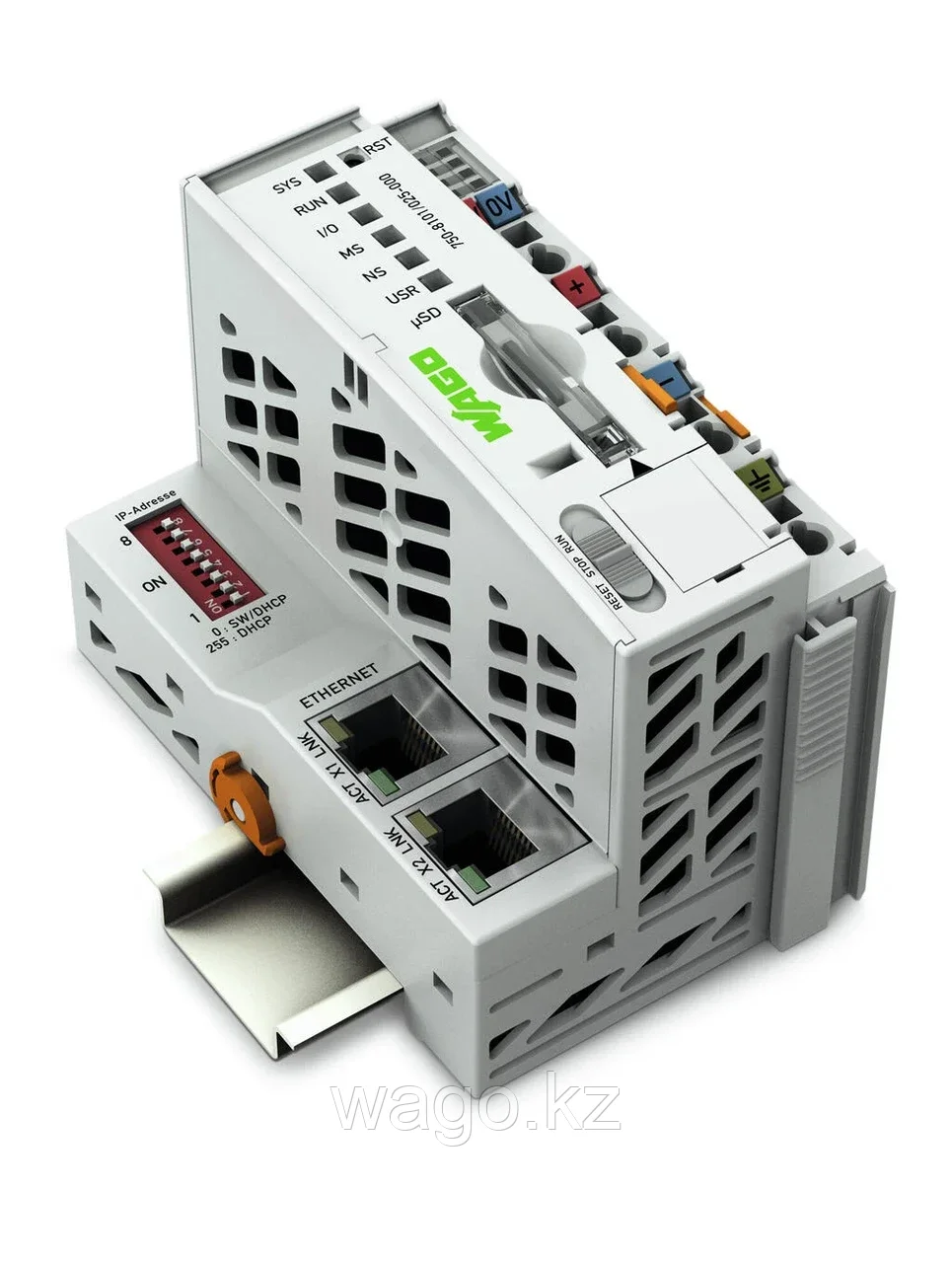

Контроллер WAGO 750-8102/025-000 - PFC100 с 2 x ETHERNET и RS-232/-485
Технические данные:
- Связь:
- Modbus (TCP, UDP)
- ETHERNET
- EtherNet/IP™ (ведомый адаптер), библиотека для e!СРЕДЫ ВЫПОЛНЕНИЯ
- Modbus RTU
- RS-232 последовательный интерфейс
- RS-485 интерфейс
- MQTT
- Протоколы ETHERNET:
- DHCP
- DNS
- NTP
- FTP, FTPS
- SNMP
- HTTP
- HTTPS
- SSH
- Визуализация: Веб-Визу
- Операционная система: Linux 3.18 в реальном времени (с патчем PREEMPT_RT)
- ЦПУ: Кора головного мозга A8; 600 МГц
- Языки программирования по IEC 61131-3:
- Список инструкций (IL)
- Лестничная диаграмма (LD)
- Функциональная блок-схема (FBD)
- Непрерывная функциональная диаграмма (CFC)
- Структурированный текст (ST)
- Последовательная функциональная диаграмма (SFC)
- Среда программирования: e!КАБИНА ПИЛОТА (на базе CODESYS V3)
- Варианты конфигурации: e!КОКПИТ, веб-управление WAGO-I/O-CHECK
- Скорость пропускания ETHERNET: 10/100 Мбит/с
- Среда передачи: Витая пара S-UTP; 100 Ω; Кошка 5; максимальная длина кабеля 100 м
- Оперативная память (ОЗУ): 256 МБ
- Внутренняя память (флэш-память): 256 МБ
- Энергонезависимая аппаратная память: 128 кБ
- Программная память: 12 МБ (динамически распределенная)
- Память данных: 12 МБ (с динамическим распределением)
- Тип карты памяти: microSD до 32 ГБ (гарантия только с картой памяти WAGO)
- Слот для карты памяти: Механизм «толкай-толкай»; герметичная крышка
- Количество модулей на узел (макс.): 250
- Количество модулей без расширения шины (макс.): 64
- Входное и выходное изображение процесса (внутреннее, макс.): 1000 слов / 1000 слов
- Входное и выходное изображение процесса (Modbus®, макс.): 32000 слов / 32000 слов
Показатели:
- Светодиоды:
- (SYS, RUN, I/O, USR) красный/зеленый/оранжевый: состояние системы, программы, локальной шины данных и состояние, программируемое пользователем (доступно через библиотеку CODESYS)
- (A, B) зеленый: состояние системного питания, полевого питания
Электрические данные:
- Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем (CAGE CLAMP)®
- Входной ток (тип.) при номинальной нагрузке (24 В): 550 мА
- Суммарный ток (питание системы): 1,700 мА
- Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
- Допустимая нагрузка по току (контакты перемычки): 10 A
- Количество исходящих контактов перемычки питания: 3
- Изоляция: Система/поле 500 В
Данные о подключении:
- Технология подключения (связь/полевая шина):
- Modbus (TCP, UDP): 2 x RJ-45
- Modbus RTU: 1 x разъем D-sub 9
- Последовательный интерфейс RS-232: 1 x разъем D-sub 9
- Интерфейс RS-485: 1 x разъем D-sub 9
- Технология подключения (системное питание): 2 х КЛЕТОЧНЫЙ ЗАЖИМ®
- Технология подключения (полевое питание): 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
- Тип подключения: Системное/полевое питание
- Одножильный проводник: 0.08 … 2,5 мм² / 28 … 14 AWG
- Тонкожильный проводник: 0.08 … 2,5 мм² / 28 … 14 AWG
- Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
- Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный
Физические данные:
- Ширина: 61,5 мм / 2,421 дюйма
- Высота: 100 мм / 3,937 дюйма
- Глубина: 71,9 мм / 2,831 дюйма
- Глубина от верхнего края DIN-рейки: 64,7 мм / 2,547 дюйма
Механические данные:
- Вес: 168 г
- Цвет: Светло-серый
- Материал корпуса: Поликарбонат; Полиамид 6.6
Маркировка соответствия:
- CE: Да
Экологические требования:
- Температура окружающей среды (в рабочем режиме): -20 ... +60 °C
- Температура окружающей среды (хранение): -40 ... +85 °C
- Тип защиты: IP20
- Степень загрязнения: 2 согласно IEC 61131-2
- Рабочая высота над уровнем моря: 0 ... 2000 м без снижения температуры; 2000 ... 5000 м со снижением температуры (0,5 К/100 м); 5000 м (макс.)
- Относительная влажность воздуха (без конденсации): 95%
- Относительная влажность воздуха (с конденсацией): Кратковременная конденсация в соответствии с классом 3K6/IEC EN 60721-3-3
Монтажные данные:
- Монтажное положение: Горизонтальный левый, правый, верх, низ, вертикальный верх и низ
- Тип крепления: Рейка DIN-35
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики могут изменяться без предварительного уведомления.
Основные | |
---|---|
Вес | 0.163 кг |
Интерфейс для подключения внешних устройств | RS232 |
Производитель | WAGO |
Технические характеристики | |
Язык программирования | SFC, ST, IL, CFC, LD, FBD |
Номинальная сила тока | 0.3 А |
Минимальная рабочая температура | -20 град. |
Максимальная рабочая температура | 60 град. |
Степень защиты IP | 20 |
Напряжение | 24 В |
Условия эксплуатации | |
Максимальная влажность | 95 % |
Максимальная температура хранения | 85 град. |
Минимальная температура хранения | -40 град. |
Максимальная температура окружающей среды | 55 град. |
Габаритные размеры | |
Ширина | 61.5 мм |
Длина | 71.9 мм |
Высота | 100 мм |
Память | |
Объем оперативной памяти | 256 MB |
Данные подключения | |
Технология подключения: связь/полевая шина | Modbus TCP/UDP: 2 разъема RJ-45; Modbus RTU: 1 разъем D-sub 9; Последовательный интерфейс RS-232: 1 разъем D-sub 9; Интерфейс RS-485: 1 разъем D-sub 9 |
Твердый проводник | 0,08 … 2,5 мм² / 28 … 14 AWG |
Многожильный проводник | 0,08 … 2,5 мм² / 28 … 14 AWG |
Длина полосы | 8…9 мм / 0,31…0,35 дюйма |
Тип соединения 1 | System/field supply |
Технология подключения: конфигурация устройства | 1 штекерный разъем; 4-полюсный |
Технология подключения: питание системы | 2 зажима CAGE CLAMP® |
Основные атрибуты | |
Потребляемый ток | 0.65 А |
Дополнительные технические данные | |
Коммуникация | MQTT, EtherNet/IP TM, ETHERNET, Modbus (TCP, UDP) Адаптер |
Ethernet-протоколы | SSH, HTTPS, HTTP, SNMP, FTPS, FTP, NTP, DNS, DHCP |
Операционная система | Linux |
- Цена: 407 198 ₸
